Tìm hiểu kinh nghiệm thiết kế điện nước nhà cấp 4

Hiện nay nhiều gia đình đang có ưa chuộng xây dựng nhà cấp 4 nhờ chi phí tiết kiệm và thiết kế giản đơn, tiện lợi. Tuy nhiên, để ngôi nhà thật sự vận hành ổn định mà không gặp những vấn đề trục trặc về rò rỉ nước hay về điện thì việc thiết kế điện nước nhà cấp 4 ngay từ đầu cần được lên kế hoạch kỹ càng và phát triển một cách nghiêm túc để đảm bảo hiệu quả bền vững. Không cần quá phức tạp, chỉ cần bố trí một cách hợp lý và đáp ứng được nhu cầu sử dụng là bạn có thể yên tâm. Trong bài viết này, mình sẽ chia sẻ những điều cơ bản nhưng thực tế để giúp bạn dễ dàng lên kế hoạch thiết kế điện nước sao cho tiết kiệm, hiệu quả và bền lâu.

Tại sao cần thiết kế điện nước nhà cấp 4?

Trong quá trình xây dựng nhà ở, có rất nhiều hạng mục và thiết bị cần tính toán kỹ lưỡng, đặc biệt là hệ thống điện và nước luôn đóng vai trò cốt lõi, không thể tách rời khỏi các bước thiết kế và thi công tổng thể. Với xu hướng sử dụng ngày càng nhiều thiết bị hiện đại trong sinh hoạt, nhiều gia đình đã bắt đầu cân nhắc  đến việc cải tạo hoặc thay đổi lại toàn bộ thiết kế điện nước nhà cấp 4 để đáp ứng cả về nhu cầu và thẩm mỹ.

Nhiều người vẫn nghĩ rằng chỉ cần bật công tắc có ánh sáng, mở vòi có nước chảy là đủ, nên thường bỏ qua bước thiết kế điện nước từ đầu. Thế nhưng, để hệ thống hoạt động hiệu quả, đảm bảo an toàn và thuận tiện trong việc sửa chữa hay nâng cấp về sau, việc có một bản thiết kế điện nước nhà cấp 4 được tính toán và bố trí một cách hợp lý là nền tảng cho sự ổn định và lâu dài của công trình. Bởi lẽ, hệ thống điện nước không chỉ ảnh hưởng đến sinh hoạt hằng ngày, mà còn liên quan mật thiết đến kiến trúc, kết cấu xây dựng, cách bố trí nội thất thậm chí cả yếu tố phong thủy trong ngôi nhà. Chính vì vậy, xem nhẹ khâu thiết kế này có thể dẫn đến nhiều hệ lụy không mong muốn về sau.

Bí quyết thiết kế điện nước cho nhà cấp 4 tiện nghi

Xây dựng hệ thống điện

Khi bắt tay vào thiết kế hệ thống điện cho nhà ở, yêu cầu tiên quyết luôn là đảm bảo an toàn tuyệt đối. Sau đó, các yếu tố khác như thẩm mỹ, chi phí hợp lý, tiện lợi trong vận hành hay đơn giản trong thi công mới được tính đến. Dù là công trình mới xây hay nhà cũ cần cải tạo, việc ưu tiên lựa chọn thiết bị điện hiện đại, có chất lượng tốt sẽ giúp đảm bảo hiệu quả sử dụng lâu dài. Đồng thời, nên bố trí hệ thống dây dẫn tách biệt cho những thiết bị tiêu tốn điện năng lớn như điều hòa, máy nước nóng, hệ thống đèn hay ổ cắm để tiện cho việc quản lý và sửa chữa về sau.

Trong quá trình thiết kế điện cho nhà ở, cần tuân thủ một số nguyên tắc cơ bản nhằm đảm bảo hệ thống vận hành an toàn, ổn định và thuận tiện khi sử dụng về sau:

• Dây điện đi theo trục đứng nên được bố trí dọc theo cầu thang hoặc luồn vào hộp kỹ thuật để dễ dàng kiểm soát, bảo dưỡng, đảm bảo sự ngăn nắp và bố trí hợp lý về mặt kỹ thuật bên trong công trình.
• Bố trí dây điện trong các không gian sử dụng chung cần được hạn chế để đảm bảo sự nhất quán trong kiến trúc tổng thể và giảm thiểu nguy cơ mất về rủi ro hoặc làm giảm giá trị thẩm mỹ trong căn nhà của mình.
• Đối với những đoạn dây luồn qua phần móng, sàn hoặc tường nhà, bạn cần đặt trong ống cách điện chuyên dụng. Ống này nên được đặt hơi nghiêng để nếu có nước xâm nhập, chúng sẽ dễ thoát ra ngoài, tránh tích tụ gây hỏng hóc.
• Hạn chế thi công dây ở những vị trí có khả năng bị khoan, đục hoặc chịu lực tác động từ nội thất, thiết bị treo tường.
• Cần thiết kế sao cho các đường dây không bị vướng víu, giao nhau , vừa gây khó kiểm soát và bảo trì vừa ảnh hưởng đến an toàn điện.
• Dây dẫn điện nên có lớp bảo vệ cách điện chắc chắn. Trường hợp thi công hệ thống điện âm tường, cần sử dụng ống dẫn bằng nhựa PVC chuyên dụng nhằm đảm bảo an toàn điện, ngăn ngừa ảnh hưởng từ độ ẩm và cải tiến độ bền kết cấu.
• Ổ cắm điện nên được lắp ở độ cao tối thiểu 1.5m so với mặt sàn để đảm bảo tránh khỏi tầm với của trẻ em và hạn chế ảnh hưởng từ nước hoặc bụi bẩn.
• Nếu ổ cắm được gắn trong hốc tường, bạn có thể hạ độ cao xuống còn khoảng 0.4m, nhưng nên giữ khoảng cách an toàn ít nhất 0.5m với các bề mặt kim loại để giảm rủi ro rò rỉ điện.
• Vị trí công tắc điều khiển hệ thống đèn chiếu sáng nên được lắp ở độ cao khoảng 1.5m, tránh đặt gần những nơi ẩm ướt như phòng vệ sinh hoặc khu vực giặt phơi.

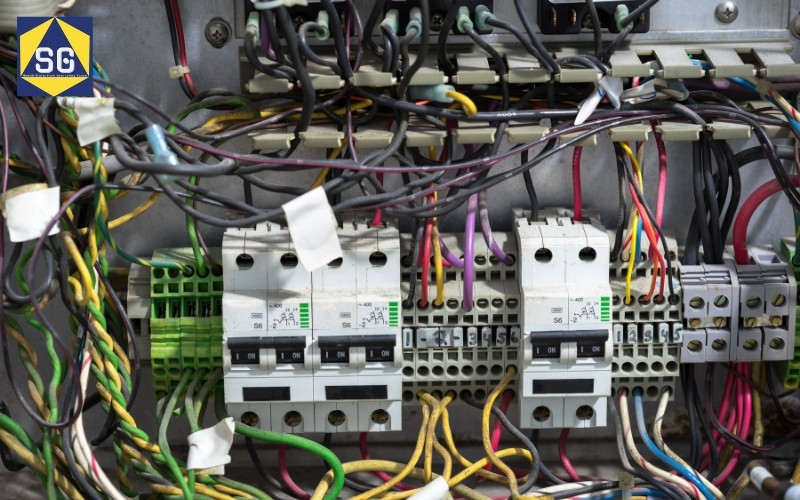

• Nên phân tách hệ thống điện theo từng tầng hoặc từng khu vực, đồng thời lắp đặt thiết bị điều khiển và bảo vệ riêng cho từng phần để dễ dàng và thuận tiện trong việc ngắt điện khi cần kiểm tra hoặc xử lý sự cố về điện.
• Nên đặt bảng điện ở chỗ dễ thấy, dễ sử dụng để có thể thao tác kịp thời khi xảy ra sự cố hoặc cần ngắt điện khẩn cấp.

Xây dựng hệ thống cấp nước

Trong mọi công trình dân dụng, hệ thống cấp nước đóng vai trò thiết yếu, góp phần đảm bảo sự tiện nghi và vận hành ổn định. Khi tiến hành lắp đặt, bạn cần chú ý đến một số nguyên tắc cơ bản để đảm bảo hệ thống hoạt động ổn định và dễ dàng bảo trì:

• Việc thiết kế đường ống cấp nước cần đảm bảo chiều dài ngắn nhất nhằm giảm tổn thất áp lực và tiết kiệm nguyên vật liệu thi công.
• Các ống cấp nước theo chiều đứng nên được lắp trong hộp kỹ thuật gần thiết bị sử dụng để đảm bảo việc kiểm tra và quản lý dễ dàng hơn. Với đường ống nằm ngang, thường được chôn âm trong tường, cần lựa chọn loại ống đạt tiêu chuẩn, có độ bền cao và các mối nối phải được xử lý kín tuyệt đối để đảm bảo an toàn vận hành.
• Việc sắp xếp đường ống cần được cân nhắc kỹ lưỡng để đảm bảo quá trình kiểm tra, bảo dưỡng và thay thế thiết bị diễn ra thuận lợi và hiệu quả.
• Tránh đặt ống nước đi xuyên qua các khu vực sinh hoạt như phòng ngủ hay phòng khách. Bên cạnh đó, mỗi nhánh ống cấp nước chỉ nên kết nối tối đa với 5 thiết bị để duy trì áp lực ổn định và hạn chế tình trạng quá tải hệ thống.

Xây dựng hệ thống thoát nước

Để công trình hoạt động ổn định và hiệu quả, hệ thống thoát nước cần được thiết kế đồng bộ và phối hợp chặt chẽ với hệ thống thoát nước. Dưới đây là nhừng điều lưu ý khi lắp đặt hệ thống thoát nước:

• Đường ống thoát cần có đường kính phù hợp, đủ lớn để nước thải thoát nhanh, không gây ứ đọng hay tắc nghẽn trong quá trình sử dụng.
• Phân loại thoát nước rõ ràng: Hệ thống thoát nước nên được tách riêng thành hai nhóm chính, một cho khu vực bếp và một cho nhà vệ sinh để dễ kiểm soát, tránh lẫn tạp chất và giảm nguy cơ tắc nghẽn cục bộ.

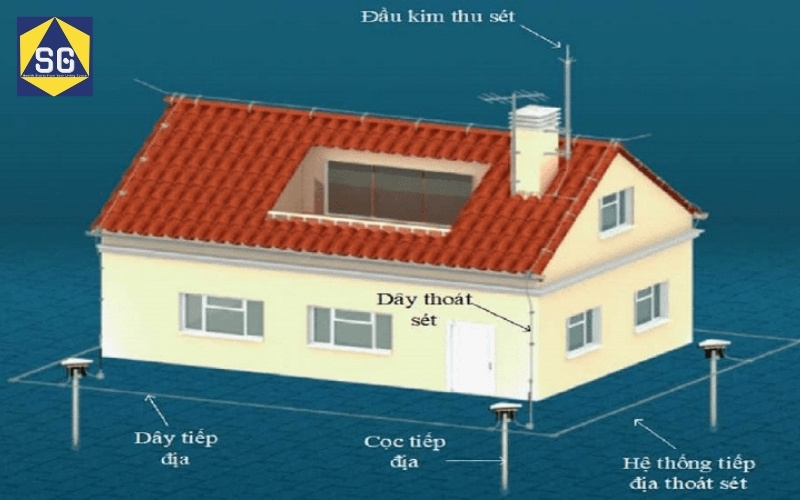

Tiêu chuẩn lắp đặt chống sét và nối đất cho nhà cấp 4

Khi triển khai hệ thống điện cho nhà dân dụng, việc thiết kế chống sét và nối đất đúng quy chuẩn là điều bắt buộc nhằm đảm bảo an toàn cho công trình. Sau đây là các nguyên tắc cần lưu ý trong quá trình thi công:

• Chất lượng đất tại khu vực tiếp địa: Phần đất quanh cọc tiếp địa nên là đất sạch, mềm, không có đá, gạch vụn hay rác để tiếp xúc điện được tốt hơn.
• Khoảng cách cố định cáp thoát sét: Day thoát sét nên được kẹp chặt tại các vị trí cách nhau tối đa 1,5m để dây không bị võng và luôn nằm đúng vị trí thiết kế .
• Vị trí lắp hộp kiểm tra tiếp địa: Tại độ cao 1,5m tính từ mặt bằng kỹ thuật (cốt -0,75), cần đặt hộp kiểm tra tiếp địa để phục vụ cho việc kiểm tra định kỳ hoặc khi cần xử lý sự cố.
• Khoảng cách an toàn với hệ thống khác: Bộ phận nối đất cần được đặt cách biệt với hệ thống cáp điện và ống nước theo đúng quy định kỹ thuật, cụ thể là theo tiêu chuẩn chống sét 20TCN 46-84, để đảm bảo an toàn và tránh hiện tượng nhiễu điện.
• Lưu ý trong thi công hoàn thiện: Việc cố định dây thoát sét và hộp kiểm tra phải được thực hiện trước giai đoạn trát tường, nhằm đảm bảo không ảnh hưởng đến thẩm mỹ và không cần khoan cắt lại khi hoàn thiện công trình.

Sau khi hoàn thành hệ thống tiếp địa, cần đo điện trở nối đất để đảm bảo đạt yêu cầu kỹ thuật cho phép:

• Hệ thống chống sét phải có điện trở nối đất không quá 10Ω.
• Hệ thống nối đất an toàn điện chỉ được phép ở mức nhỏ hơn hoặc bằng 4Ω.

Các chú ý cần quan tâm

Khi triển khai thiết kế hệ thống điện cho nhà ở, việc tích hợp các công nghệ và thiết bị hiện đại sẽ góp phần nâng cao mức độ an toàn và tiện nghi cho người sử dụng. Ví dụ, có thể sử dụng thiết bị bảo vệ tự động, công tắc điều khiển từ xa, ổ cắm đa năng hoặc dây dẫn có khả năng chống cháy để tăng độ bền và giảm thiểu rủi ro điện.

Nếu có điều kiện thuận lợi, nên bố trí các đường điện riêng biệt cho từng nhóm thiết bị. Việc phân tách này giúp dễ dàng quản lý, kiểm soát và thuận tiện hơn trong quá trình bảo trì hay sửa chữa. Một số hệ thống nên được lắp đặt đường điện độc lập như sau:

• Lưu ý trong thi công hoàn thiện: Việc cố định dây thoát sét và hộp kiểm tra phải được thực hiện trước giai đoạn trát tường, nhằm đảm bảo không ảnh hưởng đến thẩm mỹ và không cần khoan cắt lại khi hoàn thiện công trình.
• Nhóm thiết bị tiêu thụ điện lớn như: bình nóng lạnh, điều hòa, bơm nước, tủ lạnh…
• Mạng lưới ổ cắm phục vụ nhu cầu sử dụng điện chung trong các khu vực chức năng của ngôi nhà
• Hệ thống chiếu sáng (đèn)

Những lưu ý quan trong khi thiết kế điện nước nhà cấp 4 bạn không nên bỏ qua

Đánh giá toàn diện và xác định nhu cầu sử dụng

Muốn thiết kế điện nước nhà cấp 4 hợp lý, bạn nên ưu tiên đánh giá nhu cầu sinh hoạt và sắp xếp không gian từ sớm. Việc nắm bắt các nhu cầu sử dụng điện nước theo thói quen sinh hoạt của các thành viên sẽ giúp bạn thiết kế hệ thống phù hợp và đáp ứng tốt cho sinh hoạt thường ngày.

Trước tiên, hãy ưu tiên các thiết bị cần thiết như chiếu sáng, ổ cắm, cấp nước sinh hoạt,… rồi sau đó mới tính đến các tiện ích phụ trợ khác. Việc sắp xếp hợp lý sẽ giúp tối ưu chi phí và tránh lãng phí không cần thiết.

Ngoài ra, bạn cũng nên dự trù trước các tình huống có thể xảy ra trong quá trình sử dụng. Bởi bất kỳ thiết bị nào sau một thời gian vận hành cũng có thể gặp sự cố. Vì vậy, việc sắp xếp hệ thống điện nước cần hợp lý và thuận tiện để dễ kiểm tra, sửa chữa khi cần, đồng thời vẫn đảm bảo hoạt động ổn định lâu dài.

Không thể thiếu bản vẽ kĩ thuật

Nếu bạn đang sống trong một căn nhà cấp 4 có diện tích nhỏ và chỉ sử dụng những thiết bị cơ bản như ổ cắm điện hay đường nước trong nhà tắm, thì việc lập bản vẽ chi tiết có thể không quá bắt buộc. Tuy nhiên, trong trường hợp không gian được trang trí kỹ lưỡng hoặc có hệ thống điện nước phức tạp hơn, thì thiết kế điện nước nhà cấp 4 lại là một bước vô cùng cần thiết.

Thực tế, vai trò của bản thiết kế điện nước đôi khi còn quan trọng hơn cả bản thiết kế kiến trúc. Việc này giúp bạn dễ dàng lên phương án lắp đặt các thiết bị sao cho ăn khớp với kết cấu tổng thể, vừa đáp ứng nhu cầu sử dụng, vừa giữ được vẻ hài hòa cho không gian sống..

Không những thế, bản thiết kế còn giúp tính toán chính xác công suất chịu tải của hệ thống điện, từ đó bố trí hợp lý các thiết bị sử dụng điện trong nhà. Điều này không chỉ đảm bảo an toàn mà còn giúp tránh tình trạng lãng phí tài nguyên trong quá trình sử dụng lâu dài.

Thống nhất giữa thiết kế trong thi công

Không ít trường hợp thực tế thi công lại không đúng với thiết kế ban đầu, dẫn đến nhiều bất tiện trong quá trình sử dụng, thậm chí tiềm ẩn rủi ro về an toàn. Vì vậy, việc đảm bảo sự thống nhất giữa thiết kế và thi công là điều cần thiết để vừa an toàn, vừa tiết kiệm chi phí cho bạn và gia đình.

Sử dụng vật tư và thiết bị phù hợp với yêu cầu thực tế

Các thiết bị điện nước luôn gắn liền với những yêu cầu kỹ thuật cụ thể như công suất, khả năng chịu tải, thông số định mức và phương pháp lắp đặt phù hợp. Tuy nhiên, không ít người thường xem nhẹ yếu tố này trong quá trình lựa chọn và thi công. Để đảm bảo an toàn và sử dụng thuận tiện, bạn nên lựa chọn thiết bị đúng thông số kỹ thuật và phù hợp với nhu cầu. Bên cạnh đó, yếu tố thẩm mỹ cũng cần được cân nhắc để thiết bị hòa hợp với tổng thể thiết kế không gian sống.

Đảm bảo yếu tố an toàn và tiết kiệm năng lượng

Việc tích hợp các thiết bị hiện đại như bộ bảo vệ tự động, công tắc điều khiển từ xa, dây dẫn chống cháy hay ổ cắm đa năng sẽ góp phần nâng cao độ an toàn và tối ưu tiện ích trong quá trình sử dụng. Việc tính toán sử dụng hiệu quả cũng góp phần tiết kiệm điện nước một cách bền vững.

Những điểm quan trọng khi thiết kế hệ thống điện cho nhà cấp 4

Trước khi tiến hành thiết kế điện nước cho nhà cấp 4, điều cần thiết là bạn phải hiểu rõ quy trình thi công hệ thống điện để đảm bảo phù hợp với bố cục không gian cũng như thói quen sử dụng thực tế của gia đình.

Với những công trình quy mô nhỏ như nhà cấp 4, việc thi công cần được điều chỉnh linh hoạt theo kết cấu và công năng sử dụng. Dưới đây là quy trình cơ bản trong thi công phần điện mà bạn cần lưu ý:

Triển khai hệ thống ống kĩ thuật cho dây điện

Trong thiết kế điện nước nhà cấp 4, hệ thống đường dây thường được thi công âm tường hoặc âm sàn để đảm bảo thẩm mỹ và an toàn. Các loại ống dẫn như ống nhựa PVC, máng cáp nhỏ hoặc ống cứng sẽ được sử dụng linh hoạt tùy theo vị trí: âm tường, âm nền hoặc đi nổi. Việc lựa chọn đúng loại ống và bố trí hợp lý ngay từ đầu sẽ giúp giảm thiểu rủi ro trong quá trình sử dụng.

Luồn và bố trí dây dẫn điện

Trong quá trình thiết kế điện nước nhà cấp 4, sau khi lắp đặt ống luồn dây, việc kéo dây điện cần được thực hiện đúng kỹ thuật. Dây phải phù hợp về tiết diện và khả năng chịu tải của từng thiết bị. Những thiết bị tiêu tốn nhiều điện năng cần được tính riêng để tránh gây quá tải hệ thống.

Bố trí tủ điện và bảng điện phụ

Vị trí đặt tủ điện trung tâm cần đảm bảo khả năng tiếp cận thuận lợi, thường được ưu tiên bố trí gần khu vực cửa chính hoặc trục giao thông nội bộ. Các bảng điện phụ sẽ được phân bổ theo từng khu vực như phòng khách, phòng bếp, nhà tắm… giúp việc kiểm soát và sửa chữa hệ thống điện thuận tiện hơn.

Cài đặt thiết bị điện

Sau khi hoàn thiện phần dây dẫn và tủ điện, bước tiếp theo là gắn các thiết bị như đèn, công tắc, ổ cắm, quạt trần hoặc đồ điện nhà bếp. Việc sắp xếp nên dựa theo thiết kế đã tính toán từ trước để không chiếm quá nhiều diện tích và đảm bảo thẩm mỹ cho cả căn nhà. Đối với nhà cấp 4 – nơi không gian sử dụng thường hạn chế – việc lựa chọn thiết bị nhỏ gọn, đa năng là giải pháp tối ưu.

Đấu nối và kiểm tra vận hành

Sau khi hoàn tất việc lắp đặt thiết bị, đội thi công sẽ tiến hành đấu nối hệ thống, kiểm tra độ an toàn của các mối nối, thử tải và nghiệm thu. Ở công trình nhỏ như nhà cấp 4, bạn cần đảm bảo toàn bộ hệ thống hoạt động ổn định ngay từ đầu để tránh phát sinh tháo gỡ, sửa chữa gây tốn kém và mất thời gian.

Quy trình thi công điện nước chuẩn

Để đảm bảo quá trình thiết kế điện nước nhà cấp 4 diễn ra hiệu quả, an toàn và đúng kỹ thuật, việc tuân thủ theo quy trình thi công chuẩn là điều không thể bỏ qua. Dưới đây là các bước cơ bản cần thực hiện:

Bước 1: Khảo sát thực tế công trình

Trước khi bắt đầu bất kỳ công đoạn thiết kế hay thi công nào, việc khảo sát trực tiếp tại khu vực xây dựng là cực kỳ quan trọng. Điều này giúp kỹ sư và đội ngũ thi công nắm bắt rõ điều kiện địa hình, vị trí lắp đặt, từ đó lựa chọn phương pháp thi công điện – nước phù hợp nhất với cấu trúc của nhà cấp 4.

Bước 2: Lập bản thiết kế chi tiết

Sau khi đã hoàn tất bước khảo sát, việc tiếp theo là lập bản vẽ chi tiết cho hệ thống điện và nước. Trong bản vẽ này, cần xác định rõ vị trí lắp đặt ổ cắm, công tắc, đèn chiếu sáng cũng như đường ống cấp thoát nước. Trao đổi rõ ràng với gia chủ trước khi thi công sẽ giúp giảm thiểu nhầm lẫn và đảm bảo công việc được triển khai đúng tiến độ.

Bước 3: Tiến hành thi công hệ thống điện nước

Khi đã có sự đồng thuận về bản vẽ và chi phí, đội thi công bắt đầu lắp đặt toàn bộ hệ thống theo đúng thiết kế. Với các công trình như nhà cấp 4, vốn có đặc điểm riêng về diện tích và công năng, việc thi công cần được thực hiện bởi những người thợ lành nghề, có kinh nghiệm xử lý không gian nhỏ và đảm bảo các tiêu chuẩn an toàn.

Bước 4: Đánh giá hoàn thiện và chuyển giao hệ thống

Khi hệ thống điện nước đã lắp đặt xong, cần kiểm tra toàn diện các dây dẫn, điểm nối, thiết bị sử dụng và áp lực nước để đảm bảo an toàn và ổn định. Nếu kết quả đạt yêu cầu, đơn vị thi công sẽ tiến hành bàn giao và hướng dẫn gia chủ cách sử dụng cũng như bảo trì đúng cách.

Tóm lại, thiết kế điện nước nhà cấp 4 là bước không thể xem nhẹ nếu bạn mong muốn một không gian sống an toàn, tiện nghi và tiết kiệm về lâu dài. Từ việc khảo sát thực tế, lập bản vẽ hợp lý cho đến quy trình thi công – mỗi khâu đều đòi hỏi sự tỉ mỉ và am hiểu kỹ thuật. Dù nhà cấp 4 có diện tích không quá lớn, nhưng nếu hệ thống điện nước được bố trí khoa học và đồng bộ từ đầu, bạn sẽ hạn chế được rủi ro, tiết kiệm chi phí sửa chữa và yên tâm tận hưởng cuộc sống trong chính tổ ấm của mình. Đầu tư nghiêm túc cho thiết kế điện nước không chỉ là giải pháp hiện tại, mà còn là cách để bảo vệ sự tiện nghi và an toàn trong tương lai.
